柴油發電機組是一種發電設備，系指以柴油等為燃料，以柴油機為原動機帶動發電機發電的動力機械。廣泛應用于礦山、鐵路、野外工地、道路交通維護、以及工廠、企業等部門，作為備用電源或臨時電源。
|

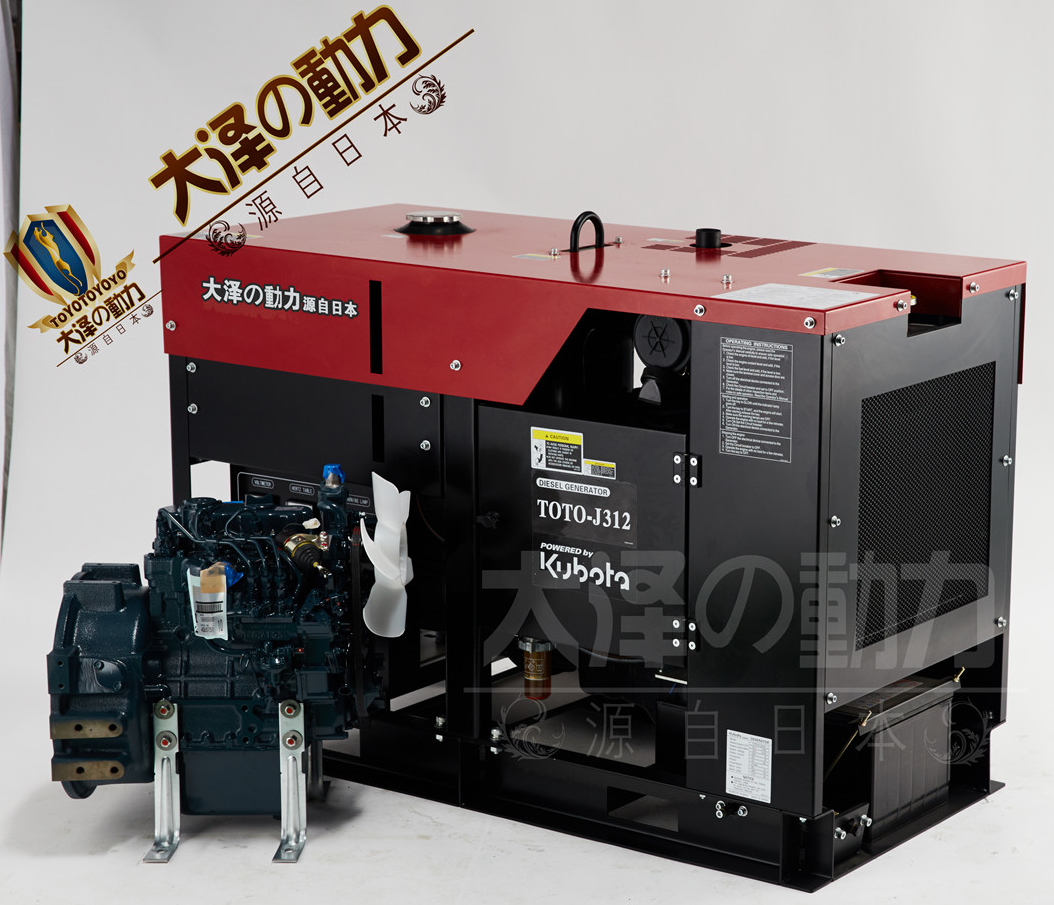

型號：TOTO-J312 |
|||
|
發電機參數 |
消音裝置： |
工業消音器 |
|
|
額定功率： |
12KVA |
發動機型號 |
D1005/1001CC |
|
最大功率： |
14.5KVA |
滿載耗油量: |
4.5L（L/小時） |
|
額定頻率： |
50HZ |
油箱容積： |
100L |
|
額定電壓： |
220/380V |
機油容積： |
4.3L |
|
電機類型： |
稀土永磁電機 |
最大功率： |
26PS/3600RPM |
|
機器負載率： |
100% |
缸徑*行程： |
3*80*79mm |
|
相 數： |
單/三相 |
曲軸（面向飛輪） |
逆時針 |
|
功率因素： |
1.0/0.8 |
增壓方式： |
非增壓 |
|
發動機參數 |
整機參數 |
||
|
絕緣等級： |
H |
工作時間： |
16-23H |
|
啟動方式： |
電啟動 |
噪音7M |
68-75 |
|
燃油型號： |
0#或-10#柴油 |
燃油表： |
有 |
|
調速方式： |
自動調速 |
整機超載保護: |
有 |
|
發動機品牌： |
久保田 |
自動過載保護： |
有 |
|
冷卻方式： |
水冷 |
電壓表： |
有 |
|
額定轉速： |
3000r/min |
輸出指示燈： |
有 |
|
缸體結構： |
三缸、四沖程OHV |
機器重量： |
320kg |
|
發動機類型： |
E-TVCS渦流室式 |
外形尺寸： |
1250*611*922mm |
|
控制裝置 |
ECU |
電磁控油閥： |
有 |
作為應急電源的柴油發電機組需要符合什么樣的要求，發電機組簡要分析為以下幾點：
（1）正常情況下，機組應始終處于準備啟動狀態，當兩路市電均中斷供電時，機組應立即起動，機組啟動延時時間延時0至3秒（可調），機組能自動起動機組（共且有叁次連續自啟動功能）。任一路市電恢復時，柴油發電機組應能繼續帶載運行約180秒（可調），直至市電供電穩定，才轉換由市電供電帶負載，機組繼續維持0～300秒（可調）運行冷卻后自動停機。
（2）柴油發電機組與電力系統間應有防止并列運行的聯鎖裝置。
（3）柴油發電機組自啟動成功率不低于99%，機組自起動失敗，應能發出報警信號，機組應能就地和隔室操作，提供遠控面板，機組自啟動信號由所帶負荷低壓各主進電壓繼電器組合提供。
（4）采用固定式高速自動化柴油發電機組，工作方式為備用。機組應具有起動快、承受突加負荷能力強、運行可靠、調速性好、故障率低、低噪音、低震動、低污染、體積小、重量輕、維護方便等特點。
（5）機組的各重要組件如發動機、發電機、發電機控制器等都應采用國際著名銷售商提供的質量可靠、技術的產品，投標時提供其產地、及相應的技術說明書。
（6）機組就地應提供出線配電柜，配置框架移開式斷路器。發電機應設有短路、過負荷、接地、過電壓、欠電壓、逆功率故障保護裝置。機組平均無故障時間10000h。
（7）機組應有一間獨立的燃油儲油間，保證一定的燃油量與消防安全措施。
